再來一波外泌體高分轟炸

   糖尿病創(chuàng)面修復(fù)仍具挑戰(zhàn)性，主要源于高糖環(huán)境引發(fā)的免疫抑制效應(yīng)——這種抑制常導(dǎo)致過度炎癥反應(yīng)、血管生成受損及感染易感性增加。然而，如何利用先進生物材料減輕免疫抑制并調(diào)控高糖微環(huán)境下巨噬細胞向M2表型轉(zhuǎn)化的策略尚未完全闡明。本研究報道了二維碳化物（MXene）-M2巨噬細胞外泌體（Exo）納米雜化材料（FM-Exo），通過克服高糖誘導(dǎo)的免疫抑制來促進糖尿病創(chuàng)面修復(fù)。FM-Exo可實現(xiàn)M2巨噬細胞外泌體（M2-Exo）長達7天的緩釋，并展現(xiàn)廣譜抗菌活性。在高糖微環(huán)境中，相較于單一外泌體，F(xiàn)M-Exo能通過激活PI3K/Akt信號通路顯著優(yōu)化巨噬細胞M2a/M2c極化比例，促進成纖維細胞增殖遷移，增強內(nèi)皮細胞血管生成能力。在糖尿病全層皮膚缺損模型中，F(xiàn)M-Exo有效調(diào)控巨噬細胞極化狀態(tài)，促進其向M2表型轉(zhuǎn)化，從而抑制炎癥反應(yīng)、通過VEGF分泌促進血管新生，并改善膠原有序沉積。最終加速愈合進程，實現(xiàn)瘢痕減少的優(yōu)質(zhì)修復(fù)效果。本研究為應(yīng)對糖尿病創(chuàng)面提供了新思路，即通過開發(fā)生物活性納米材料來調(diào)控高糖環(huán)境下的免疫抑制。本文于2024年1月發(fā)表在《ACS Nano》IF：15.8 期刊上。

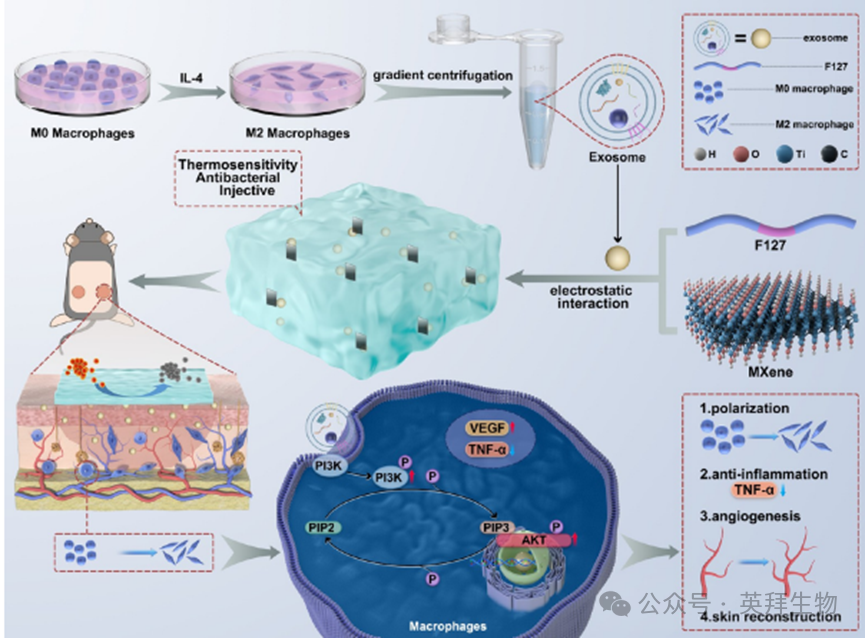

技術(shù)路線

主要實驗結(jié)果：

1、表征F127-MXene水凝膠的物理化學(xué)特性

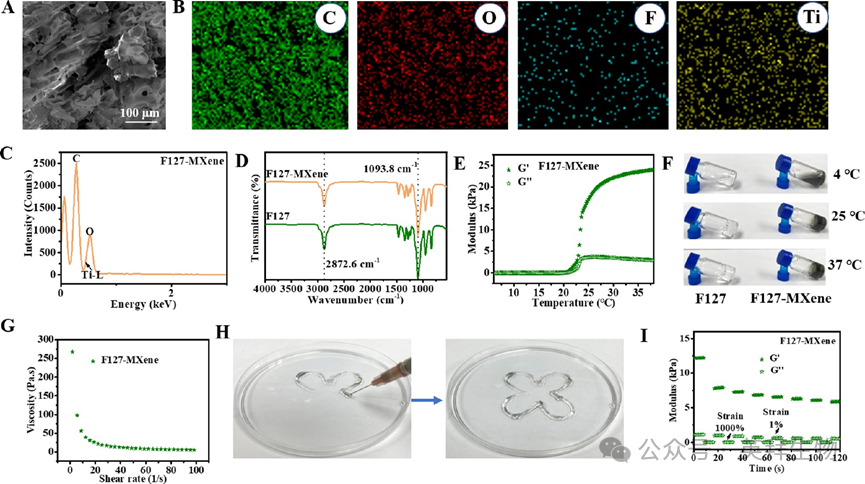

   SEM圖形顯示F127-MXene水凝膠呈現(xiàn)疏松多孔的結(jié)構(gòu)（圖1A），孔徑大小約為20-90μm。EDS 能譜圖（圖 1C）顯示，鈦的特征峰被氧的特征峰所覆蓋。由于水凝膠中 MXene 含量低以及 MXene 中氟元素含量低，在圖 1C 中未觀察到氟的特征峰。此外，對 FM 進行的元素分布圖（圖 1B）顯示，C、O、Ti 元素以及少量的 F 元素在樣品中分布均勻，表明 MXene 在 F127 水凝膠中分布均勻。F127 的傅里葉變換紅外光譜（圖 1D）在 2872.6 cm?1 處顯示出 C?H 伸縮振動帶，在 1093.8 cm?1 處顯示出 C?O?C 伸縮振動，并且FM波譜在摻雜MXene之后沒有改變，表明MXene引入F127不會破壞它的結(jié)構(gòu)。圖 1E 展示了隨著溫度升高，G' 和 G" 的變化情況（0 - 40°C）。在溫度低于 20.26°C 時，G" 大于 G'，這表明 F127-MXene 處于溶膠狀態(tài)。隨著溫度繼續(xù)上升，G' 的增加幅度大于 G''，這表明 FM 水凝膠轉(zhuǎn)變?yōu)槟z狀態(tài)，并保持了出色的機械性能。不同溫度下樣品的狀態(tài)（圖 1F）與圖 1E 中 G' 和 G" 的變化趨勢一致。圖 1G 顯示了 FM 水凝膠的剪切稀化特性，這是其可注射性的根本原因。隨著剪切速率的增加，水凝膠的粘度從 267.42 倍秒迅速下降至 5.30 倍秒。此外，F(xiàn)M 水凝膠能夠從注射器中順利擠出，形成“花朵”形狀（圖 1H），這直觀地表明了其出色的可注射性。當?shù)蛣討B(tài)應(yīng)變（1%）變?yōu)楦邉討B(tài)應(yīng)變（1000%）時，F(xiàn)M水凝膠的G′和G″顯著降低（圖1I）。在第一步應(yīng)變循環(huán)之后，G'顯著降低，這是因為第一次壓縮過程破壞了水凝膠中不穩(wěn)定的非共價鍵，這進而可能導(dǎo)致水凝膠的結(jié)構(gòu)分解或重組，從而影響其穩(wěn)定性和性能。經(jīng)過更多的步進拉伸循環(huán)后，G' 的變化幅度減小，并顯示出結(jié)構(gòu)穩(wěn)定性，這表明其具有良好的自修復(fù)性能。

圖1 F127-MXene水凝膠的物理化學(xué)特性

2、FM-Exo水凝膠刺激RAW264.7巨噬細胞的M2極化

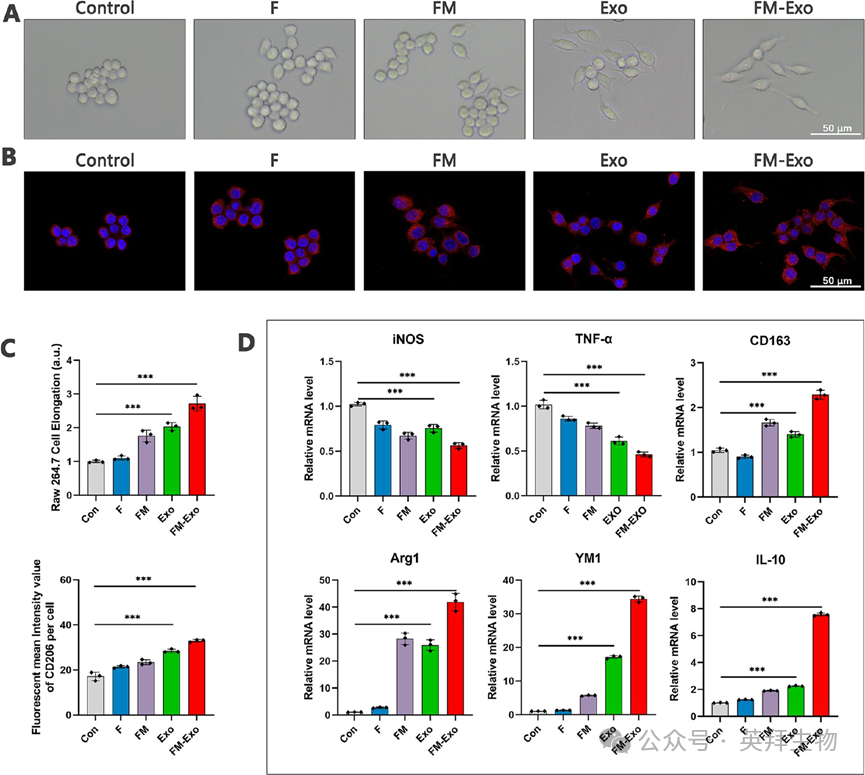

   在高糖培養(yǎng)基中共孵育FM-Exo和巨噬細胞，然后檢測巨噬細胞的極化表型。結(jié)果顯示，與對照組比較，F(xiàn)M-Exo組巨噬細胞表型出明顯的形態(tài)改變（圖2A），形態(tài)邊長，偽足延伸，并且高表達CD206（圖2B-C），此外還高表達M2巨噬細胞極化相關(guān)標志物ARG1，YM1，IL-10（圖2D）。

圖2 FM-Exo水凝膠刺激RAW264.7巨噬細胞的M2極化

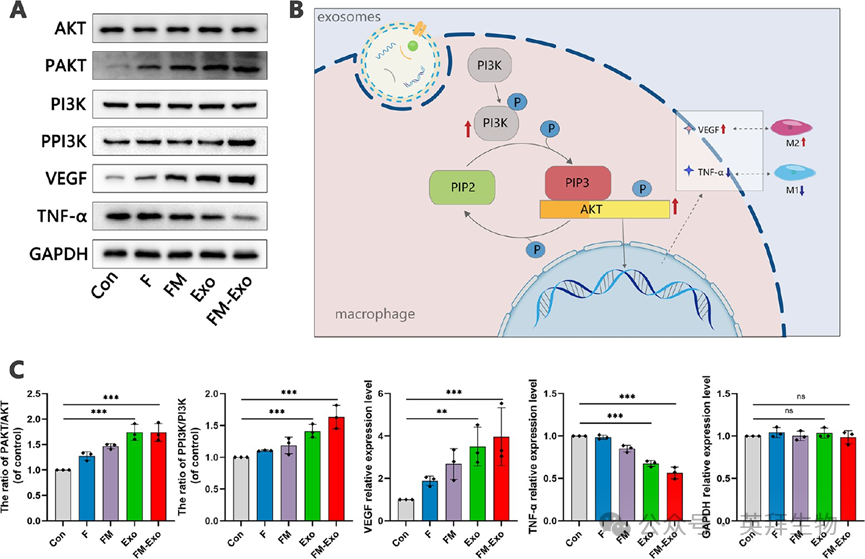

   接下來探究FM-Exo水凝膠誘導(dǎo)巨噬細胞M2極化的分子機制，檢測了PI3K-AKT通路的激活。結(jié)果發(fā)現(xiàn)，與對照組比較，F(xiàn)M-Exo組該通路磷酸化表達顯著增強，VEGF表達增強，TNF-a表達減弱（圖3），表明FM-Exo通過PI3K-AKT通路激活促進M2極化。

FM-Exo水凝膠增加高唐環(huán)境下PI3K/AKT的磷酸化激活

3、FM-Exo促進HUVECs的細胞遷移，管形成和傷口愈合

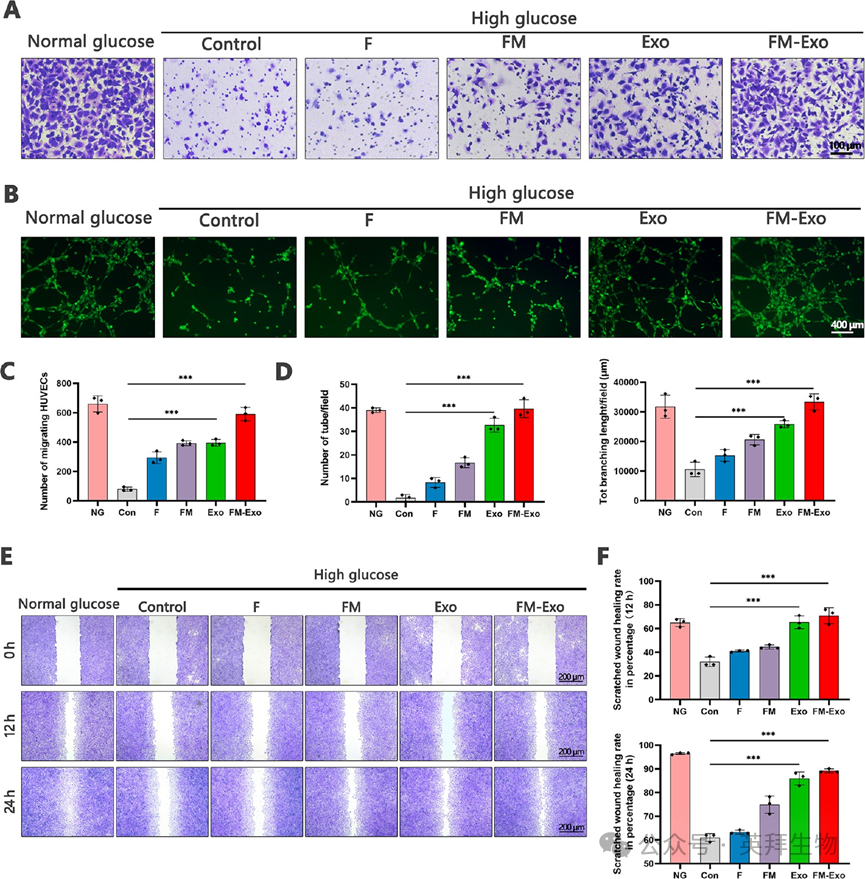

   接下來探究FM-Exo水凝膠的條件培養(yǎng)基（CM）對高糖環(huán)境下HUVECs的保護作用。如圖4所示，與對照組比較，F(xiàn)M-Exo顯著促進高糖環(huán)境下HUVECs遷移、管形成、傷口愈合。

圖4 FM-Exo對HUVECs的細胞遷移，管形成和傷口愈合的影響。

4、FM-Exo改善糖尿病傷口的傷口愈合

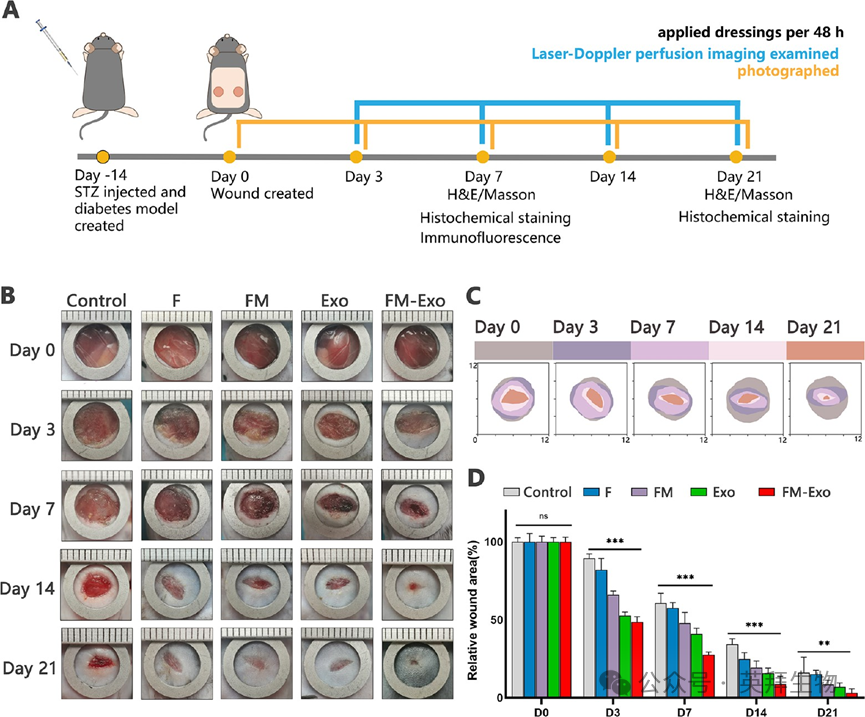

   基于體外實驗的結(jié)果，接下來在體內(nèi)探究FM-Exo水凝膠對糖尿病全層創(chuàng)面的影響。如圖5A所示，建立全層糖尿病皮膚創(chuàng)面模型，并使用分組處理傷口。如圖5和圖6所示，與對照組比較，F(xiàn)M-Exo水凝膠處理組的傷口愈合速度最快，在第21天時，幾乎已經(jīng)完全愈合，且顯著促進膠原蛋白的沉積和傷口恢復(fù)。

圖5 FM-Exo改善糖尿病傷口的傷口愈合

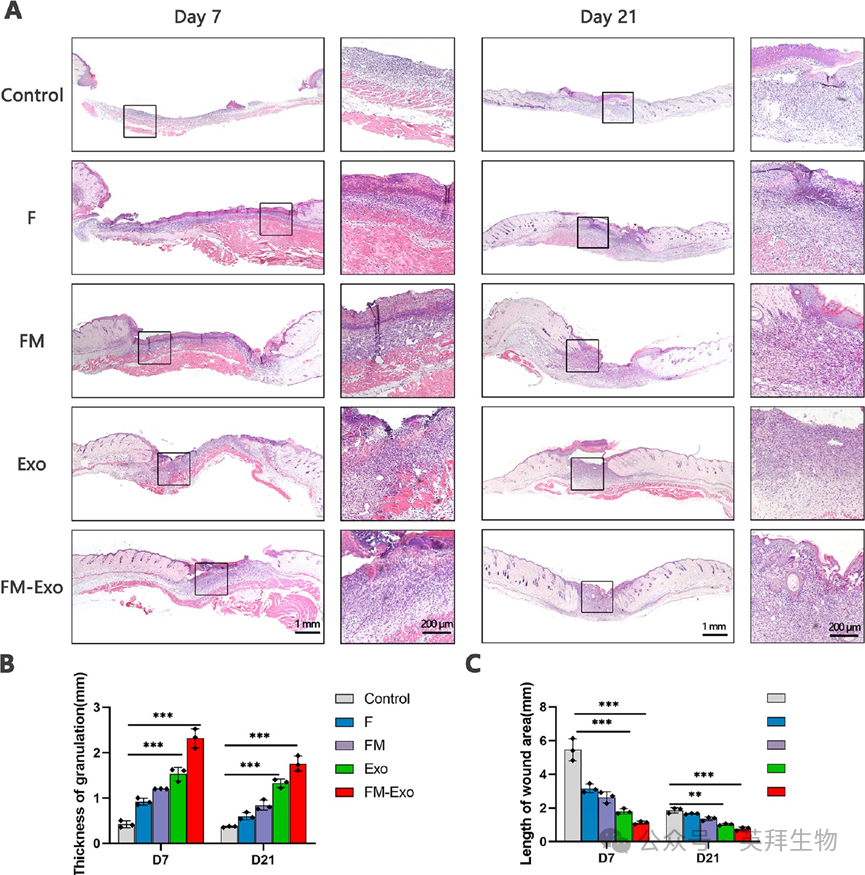

圖6 FM-Exo促進傷口愈合和顆粒形成

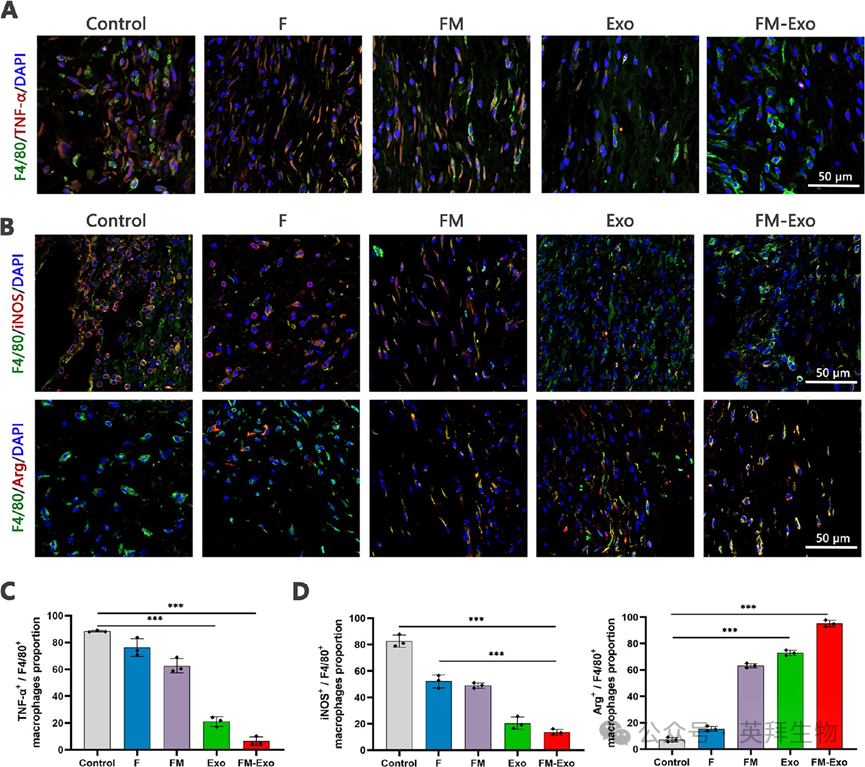

   接下來對傷口組織進行免疫熒光評估巨噬細胞浸潤情況，結(jié)果顯示，與對照組比較，F(xiàn)M-Exo處理組的TNF-a的表達顯著下降，F(xiàn)4/80標記的ARG1陽性M2巨噬細胞的比例顯著增多，iNOS陽性的M1巨噬細胞則顯著減少（圖7）。這些結(jié)果支持FM-Exo通過誘導(dǎo)巨噬細胞M2極化改善傷口愈合。

圖7 FM-Exo減輕炎癥通過誘導(dǎo)M2巨噬細胞形成

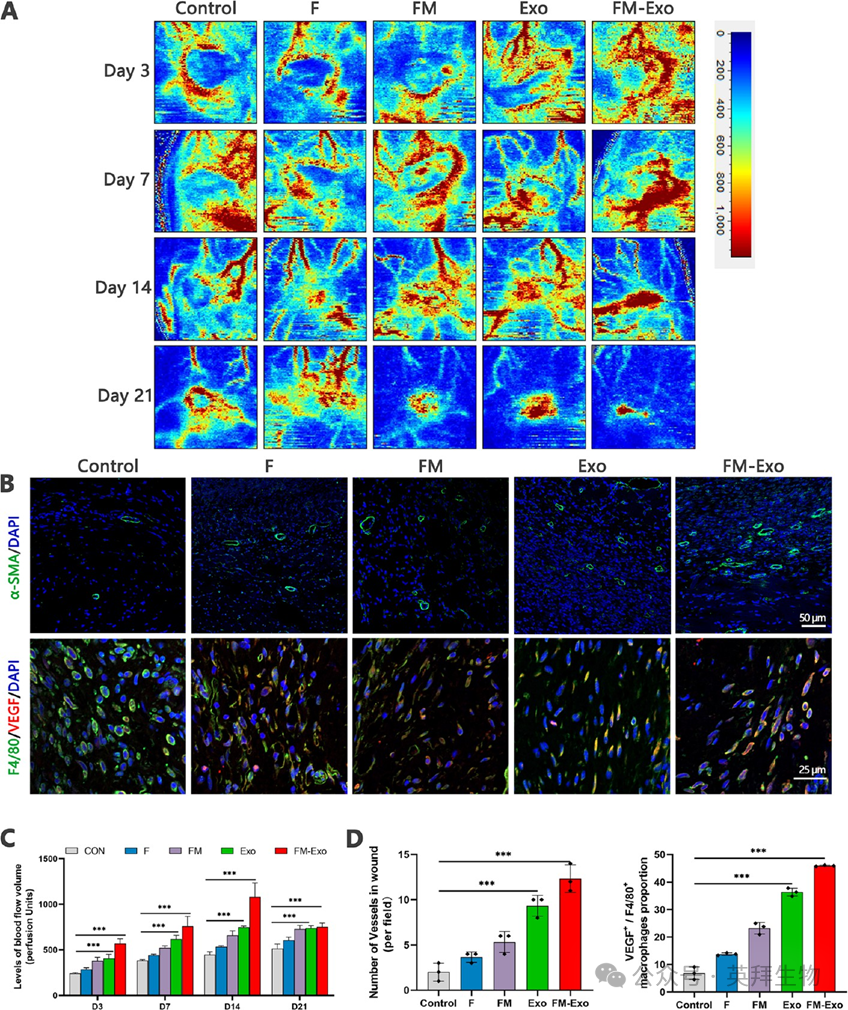

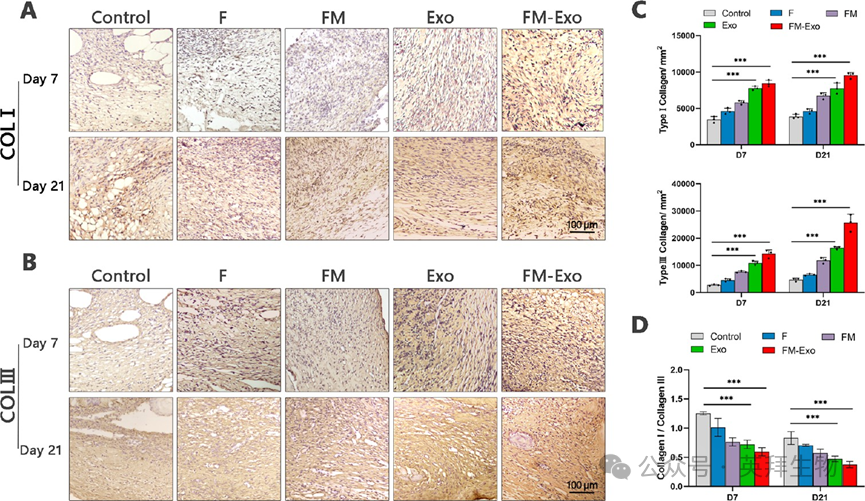

   接下來評估FM-Exo對背部創(chuàng)傷的血流量和新生血管網(wǎng)絡(luò)的影響，結(jié)果顯示，與對照組比較，各時期的FM-Exo組的傷口處血流量和新生血管數(shù)量均顯著高于對照組（圖8A和8C）。隨后用α-SMA免疫熒光表征新生血管網(wǎng)絡(luò)，使用VEGF表征新生血管形成，使用COL蛋白的免疫組化表征膠原蛋白合成。結(jié)果顯示，相比于對照組，F(xiàn)M-Exo組α-SMA和VEGF的表達均顯著增加，膠原蛋白collagen I/III的表達也顯著增多（圖8和圖9）。表明FM-Exo可促進傷口處的新生血管形成和膠原沉積。

圖8 FM-Exo水凝膠促進糖尿病傷口的功能性血管形成

圖9 FM-Exo水凝膠促進糖尿病傷口的膠原蛋白沉積

參考文獻：

Jiang X, Ma J, Xue K, Chen J, Zhang Y, Zhang G, Wang K, Yao Z, Hu Q, Lin C, Lei B, Mao C. Highly Bioactive MXene-M2-Exosome Nanocomposites Promote Angiogenic Diabetic Wound Repair through Reconstructing High Glucose-Derived Immune Inhibition. ACS Nano. 2024 Feb 6;18(5):4269-4286. doi: 10.1021/acsnano.3c09721. Epub 2024 Jan 25. PMID: 38270104.
